TABLAS MTF

Cuando nos encontramos con este tipo de graficas:


El 80% de gente no se fija o no entiende para que son, y realmente es la ''informacion en persona'' sobre la calidad de un objetivo.

Entender una grafica MTF
(Funcion de transferencia de modulacion)

Fijandonos en la grafica MTF del Canon 50mm f1.2 L

Horizontalmente se representa la distancia del centro del objetivo a el extremo,siendo ''0'' el centro y 22,5 el extremo para FF (15mm para APS-C) y verticalmente representa el contraste siendo ''0'' el minimo y ''1'' contraste maximo.






Aqui vemos el area de utilizacion de la lente para APS-C y FF











¿Que ocurre si utilizamos un objetivo FF en una camara APS-C?
Pues que solo utilizamos una zona,la mas interna porque el sensor es menor.

Este tipo de graficas proporcionan caracteristicas MTF para frecuencias espaciales de 10 y 30 lineas/mm(no le presteis muchas atencion al valor de lineas/mm,solo quedaros con la ideas siguientes)

PARÁMETROS A ENTENDER/RELACCIONAR:

[1º]

Las curvas de 10 lineas/mm son las del CONTRASTE (lineas gruesas)
Las curvas de 30 lineas/mm son las RESOLUCION y NITIDEZ (curvas finas)

[2º]

Tenemos que tener en cuenta que en las tablas se muestran 2 estudios de la lente,uno totalmente abierto y otro generalmente a f8,en nuestro caso:

• Lineas negras Apertura maxima

• Lineas azules a f8

Asi para cada situacion NEGRAS y AZULES tendremos 2 curvas,una gruesa(contraste) y otra delgada(nitidez y resolucion)

[3º]

Dentro de cada grupo de curvas tenemos:

Ejemplo:

Lineas azules,tenemos lineas gruesas y finas,pero dentro de finas y gruesas existe otra caracteristica mas que es a trazos o continua,que no son mas que caracteristicas Meridionales y Sagitales respectivamente(En las que no me centraré en explicar)






NOTA:En el caso de objetivos Zoom,se estudian distintas distancias focales,asi tendremos una MTF para tele y otra para su valor mas angular.

SACAR CONCLUSIONES DE UN MTF

Bueno ya tenemos la base para poder empezar a sacar conclusiones sobre la relaccion de la MTF con la nitidez,resolucion y contraste.

NORMAS Y CONCLUSIONES:

-Curvas de 10lineas/mm [Lineas gruesas]por encima de 0,8 y lo mas horizontales posibles(para dar el mismo contraste del centro al extremo) nos indican un contraste muy bueno(cuanto mas proximo a 1 mejor).Un valor por encima de 0,6 se considera aceptable.

-Curvas de 30lineas/mm [Lineas finas] tanto de lo mismo para la nitidez y resolucion.

-Las curvas Sagital y meridional indican la calidad del bokeh(desenfoque) que nos dara el objetivo,siempre tendra mas calidad cuando las 2 curvas esten lo mas pegadas posibles y mas horizontales.

Ejemplos y anotaciones:

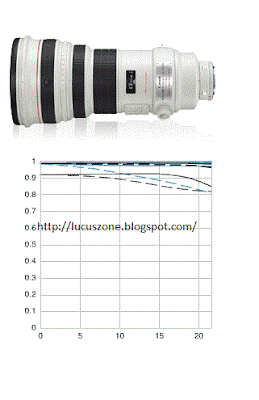

Canon 400 f2.8 L IS vs Canon 400 f5.6 L

Vemos por que el 400 f2.8 IS cuesta lo que cuesta........

Canon 85 f1.8

Aqui podemos dejar claro que con una camara con recorte por ejemplo APS-C (acordarse que cojemos de 15mm hacia la izquierda),nos quedamos con la mejor zona del objetivo,en cambio en FF nos ''comemos'' todas las carencias de nitidez/resolucion,contraste y peor desenfoque en las esquinas.

NOTA:Aparecen efectos como viñeteo,muy tipico en los angulares extremos en FF.








Bueno,ahora solo os invito a que entreis en : CANON

y que trabajeis con las MTF de los objetivos que os apetezca comparar (tambien se pueden comparar objetivos entre marcas Sigma.....,visitar sus paginas y encontrareis sus MTF),acordaros de tener en cuenta el tamaño del sensor.

Saludos y espero que os guste,al principio esto de las tablas se hace raro,pero dedicandole un tiempo vereis como le sacais provecho.Si me falta algo o quereis dejarme un comentario os lo agradezco
